گیربکس‌های مارپیچ ما از سری R به‌طور ایده‌آل برای کاربردهای متعددی مناسب هستند.به لطف سیستم مدولار ثابت ما، گیربکس های مارپیچ سری R گزینه های ترکیبی زیادی را به شما ارائه می دهند.گیربکس‌های مارپیچ سری R دارای طراحی پایه یا فلنجی هستند که طیف وسیعی از گزینه‌های مونتاژ را ممکن می‌سازد.به خصوص زمانی که به دنبال راه حلی برای درایو صرفه جویی در فضا هستید.
ویژگی ها ویژگی ها
◆ گیربکس کم واکنش با مفهوم انعطاف پذیر و مدولار طراحی شده است.
◆ اندازه کوچک و ساختار انتقال فاصله مرکز بزرگ، با ظرفیت انتقال 10٪ گشتاور بالاتر و مقاومت در برابر ضربه بار.
◆ طراحی FEA محفظه ریخته گری، که پایداری در حال اجرا را 30٪ بهبود می بخشد و به طور موثر سر و صدای کل دستگاه را کاهش می دهد.
◆ طراحی چرخ دنده با مدول بزرگ و چیدمان بلبرینگ بهبود یافته، قابلیت اطمینان بالاتر و عمر طولانی تر را تضمین می کند.
◆ تا 95% طراحی مدولار، چرخه تولید سریعتر و تدارکات.
◆ چگالی توان بالاتر می تواند فضای نصب را ذخیره کند و ساختار کلی فشرده تر است.
◆ قابلیت اطمینان بالا و عمر طراحی طولانی می تواند به طور موثر هزینه های استفاده و نگهداری شما را کاهش دهد.
نوع مدل | R / RF / RX | |
TYPE SIZE | 19 /29 / 39 ..... 169 /179 | |
محدوده گشتاور | [Nm] | |
محدوده نسبت | 1.65 ~ 27001 | |
محدوده قدرت | KW | 0.12 ~ 160 |

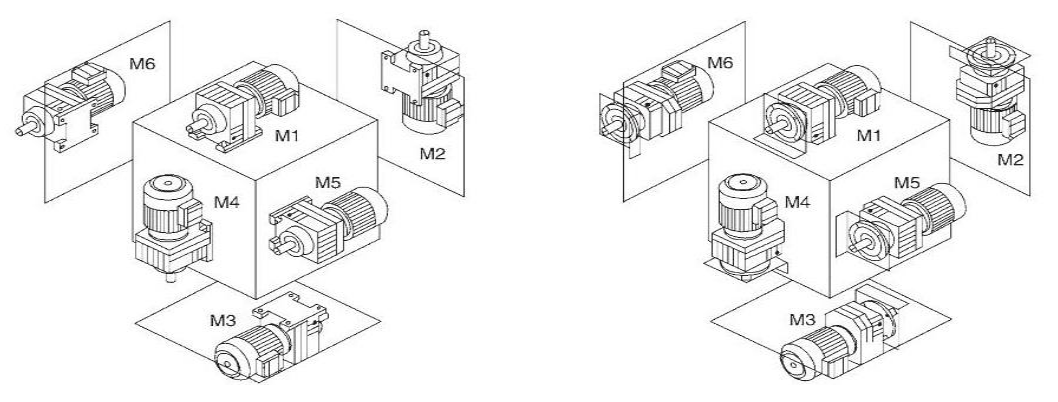

شرح ترتیبات نصب
موتور نصب شده به صورت افقی M1، پایه واحد در پایین است. موتور M2 به صورت عمودی به سمت پایین نصب شده است. موتور نصب شده به صورت افقی M3، پایه واحد بالاست. موتور M4 به صورت عمودی به سمت بالا نصب شده است. موتور افقی نصب شده M5، اگر در موقعیت M1، سمت چپ قرار گیرد چرخش واحد به پایین (نقطه دید: از سمت موتور). موتور M6 نصب شده به صورت افقی، اگر در موقعیت M1 قرار گیرد، سمت چپ چرخش واحد به بالا (نقطه دید: از سمت موتور) |  |
کاربرد معمولی
تسمه نقاله، حمل و نقل محصولات بسته بندی شده، نوار نقاله عمودی
