کاهنده سیکلوئیدی نوع جدیدی از ماشین های انتقال است که از اصل انتقال سیاره ای با اختلاف دندانه کوچک و ترکیب دنده سیکلوئیدی استفاده می کند.این به طور گسترده ای در رانندگی و کاهش دستگاه ها در چاپ و رنگرزی پارچه، مواد غذایی صنایع سبک، معدنکاران متالورژی، صنایع پتروشیمی، حمل و نقل بالابر و ماشین آلات مهندسی استفاده می شود.
ویژگی:
● دویدن صاف، سوزن دندان دنده کم سر و صدای درگیر شدن بیشتر.
● پروفیل دندان سیکلوئیدی نسبت تماس بالایی را برای مقاومت در برابر ضربه های اضافه بار فراهم می کند
● اندازه جمع و جور: نسبت تک موجود از 1/9 تا 1/87، دو مرحله به بالا از 1/99 تا 1/7569
● ایده‌آل برای برنامه‌های دینامیک: برای کاهش‌دهنده‌ی سرعت سیکلویی مناسب است، زیرا اینرسی کم است.
● هزینه نگهداری کم، قابلیت اطمینان بالا، عمر طولانی، حداقل تعمیر و نگهداری در مقایسه با گیربکس های معمولی
● مدل های روغن کاری شده و روغن کاری شده با گریس موجود است
● جهت چرخش شفت خروجی: کاهش تنها: چرخش در جهت عقربه های ساعت.دو کاهش → چرخش خلاف جهت عقربه های ساعت
● محدوده ظرفیت کاهش دهنده سیکلوئید: 0.37kW ~ 11kW.

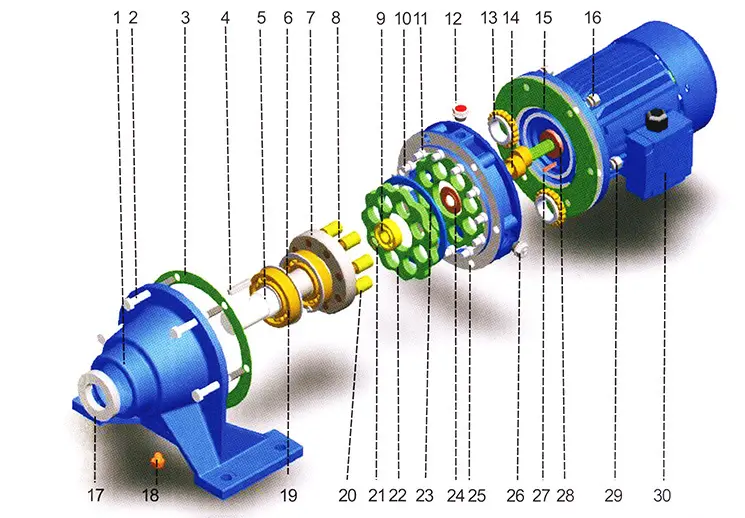

جزئیات کاهش دهنده
1 | پایه | 16 | مهره |
2 | پیچ شش گوش | 17 | مهر و موم نفت |
3 | واشر پایه | 18 | پیچ شش گوش |
4 | کلید تخت | 19 | یاتاقان |
5 | دایره | 20 | غلتک |
6 | دایره | 21 | Clrclip |
7 | شفت خروجی | 22 | چرخ دنده سیکلوئید |
8 | سنجاق | 23 | انگشتر پاتیشن |
9 | یاتاقان | 24 | گره های محور غیرعادی |
10 | پین دنده | 25 | محفظه چرخ پین |
11 | غلتک دنده | 26 | دوشاخه سطح روغن |
12 | تنفس روغن | 27 | کلید تخت |
13 | بلبرینگ غیر عادی | 28 | گره های محور موتور |
14 | گره های عجیب و غریب | 29 | حلقه الاستیک |
15 | واشر موتور | 30 | موتور |

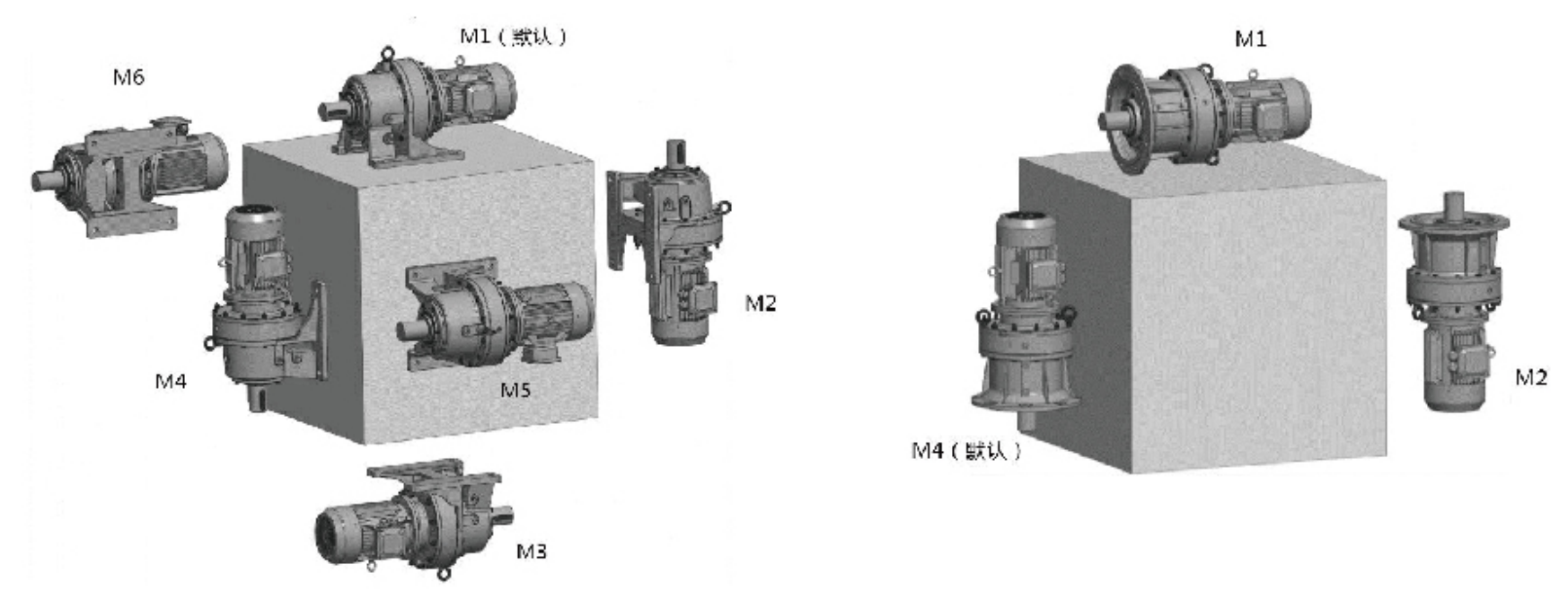

شرح ترتیبات نصب
موتور نصب شده به صورت افقی M1، پایه واحد در پایین است.
موتور M2 به صورت عمودی به سمت پایین نصب شده است.
موتور نصب شده به صورت افقی M3، پایه واحد بالاست.
موتور M4 به صورت عمودی به سمت بالا نصب شده است.
موتور نصب شده به صورت افقی M5، اگر در موقعیت M1 قرار گیرد، سمت چپ واحد به سمت پایین می چرخد (نقطه دید: از سمت موتور).
موتور نصب شده به صورت افقی M6، اگر در موقعیت M1 قرار گیرد، سمت چپ واحد به سمت بالا می چرخد (نقطه دید: از سمت موتور).
